Gięcie blachy

Gięcie blachy to usługa dla firm, które potrzebują metalowych detali zgodnych z rysunkiem, powtarzalnych w serii i gotowych do montażu bez dodatkowego dopasowywania. Realizujemy elementy na wymiar dla produkcji, budownictwa i branż, w których liczy się stabilna geometria części. Taki proces ułatwia planowanie dalszych etapów pracy, bo każdy detal ma założony kształt już po wyjściu z maszyny.

Proces prowadzimy na zimno, wykorzystując stal konstrukcyjną, stal nierdzewną, aluminium oraz inne stopy. Materiał nie traci spójności, a odpowiednio dobrany kąt i promień gięcia pozwalają uzyskać część dopasowaną do projektu. Przy detalach z blachy 2 mm oraz przy grubszych arkuszach dobór technologii opieramy na parametrach materiału, a nie na możliwościach jednej maszyny. Przy zleceniach jednostkowych i seryjnych równie ważna jest estetyka powierzchni, zwłaszcza gdy detal pozostaje widoczny po montażu.

Na czym polega gięcie blachy i co odróżnia je od innych metod?

Gięcie blachy należy do procesów, które łączą dokładność kształtu z zachowaniem integralności materiału. W praktyce oznacza to trwałe odkształcenie pod wpływem momentu zginającego, bez rozcinania arkusza i bez osłabiania go na linii zagięcia. Dla zamawiającego najważniejsze jest to, że detal zachowuje wytrzymałość i pasuje do montażu.

Gięcie plastyczne bez naruszania spójności materiału

Gięcie plastyczne jest częścią obróbki plastycznej metali. Arkusz zmienia kształt trwale, krzywizna powstaje w płaszczyźnie materiału, a krawędzie pozostają proste i równoległe, zgodnie z założeniem projektu. Proces wykonywany na zimno, czyli w temperaturze pokojowej, pozwala utrzymać gładką powierzchnię i ogranicza ryzyko zmian strukturalnych, które mogą pojawić się przy nagrzewaniu.

Takie rozwiązanie sprawdza się przy obudowach, profilach, osłonach i częściach konstrukcyjnych. Zachowanie prostoliniowości krawędzi ułatwia łączenie części z innymi elementami konstrukcji. Z punktu widzenia użytkownika liczy się to, że gotowy detal nie wymaga dodatkowego spawania tylko po to, aby uzyskać odpowiedni kąt lub powtarzalne załamanie.

Gięcie, walcowanie i tłoczenie w różnych zadaniach produkcyjnych

Gięcie na prasie krawędziowej stosuje się wtedy, gdy detal ma mieć precyzyjne zagięcia, kilka linii gięcia albo profil o określonej geometrii. Walcowanie służy do uzyskiwania łagodnych promieni na długich odcinkach, a tłoczenie wykorzystuje formy do kształtów bardziej przestrzennych i głębokich. Różnica jest praktyczna: każda metoda daje inny zakres kształtów, inną dokładność i inny przebieg późniejszego montażu.

W projektach, w których liczy się dokładny detal kątowy, samo walcowanie nie zastąpi gięcia. Przy profilach wielokrotnie łamanych gięcie daje większą swobodę niż walcowanie, bo pozwala kontrolować każdą linię zagięcia osobno. Z kolei przy dużym promieniu w wielkogabarytowym elemencie bardziej naturalnym wyborem bywa walcarka niż prasa.

Jaką technologię dobieramy do kształtu detalu?

Dobór technologii zaczyna się od geometrii elementu, grubości blachy, gatunku materiału i wielkości serii. Inaczej przygotowujemy pojedynczy detal do prototypu, a inaczej długą serię paneli. Prawidłowy wybór maszyny ogranicza odpady, skraca czas wykonania i stabilizuje jakość całej partii. Przy częściach widocznych po montażu oceniamy także sposób prowadzenia materiału, aby zminimalizować ślady na powierzchni.

Prasa krawędziowa CNC przy detalach wymagających dokładności

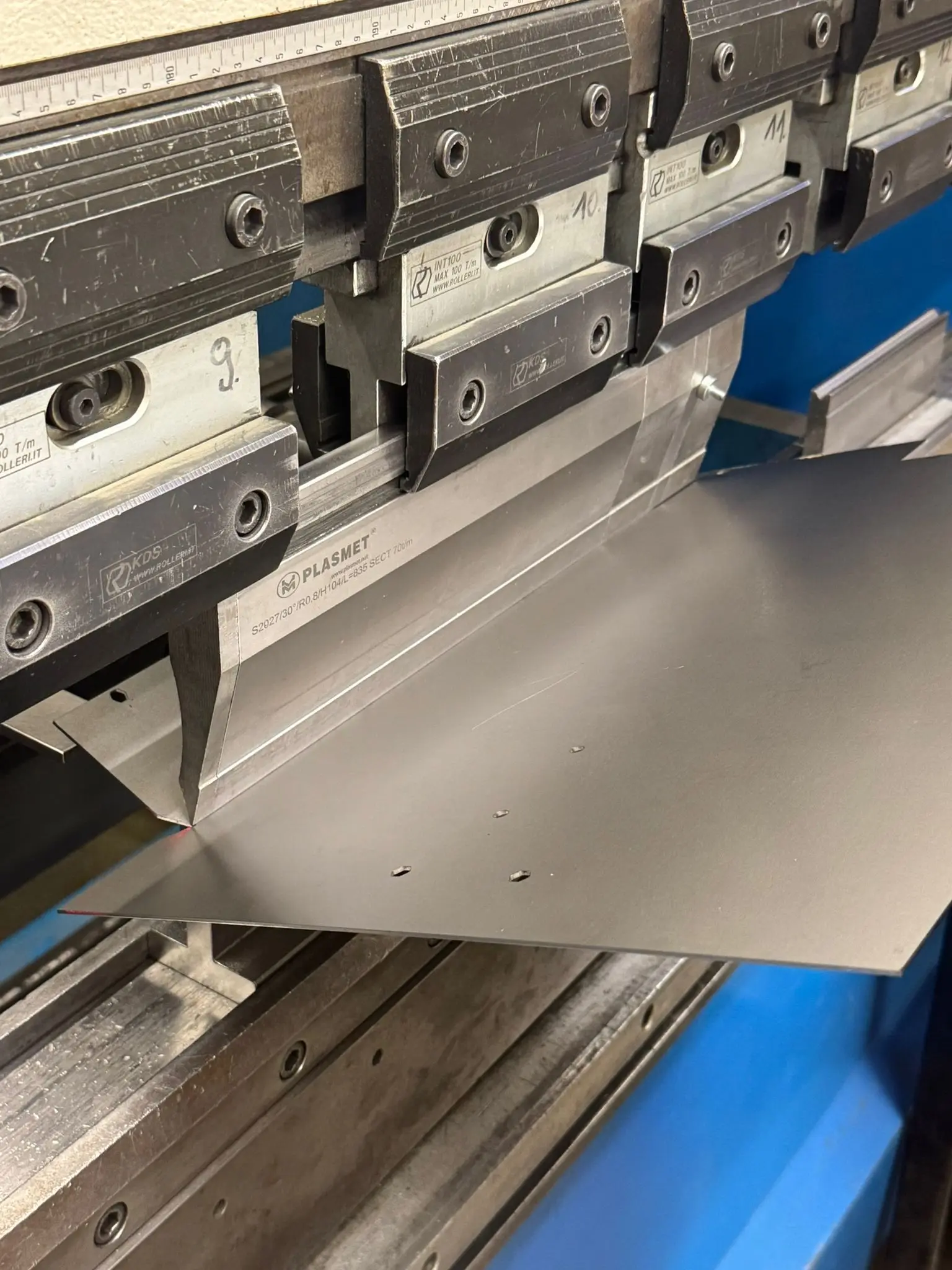

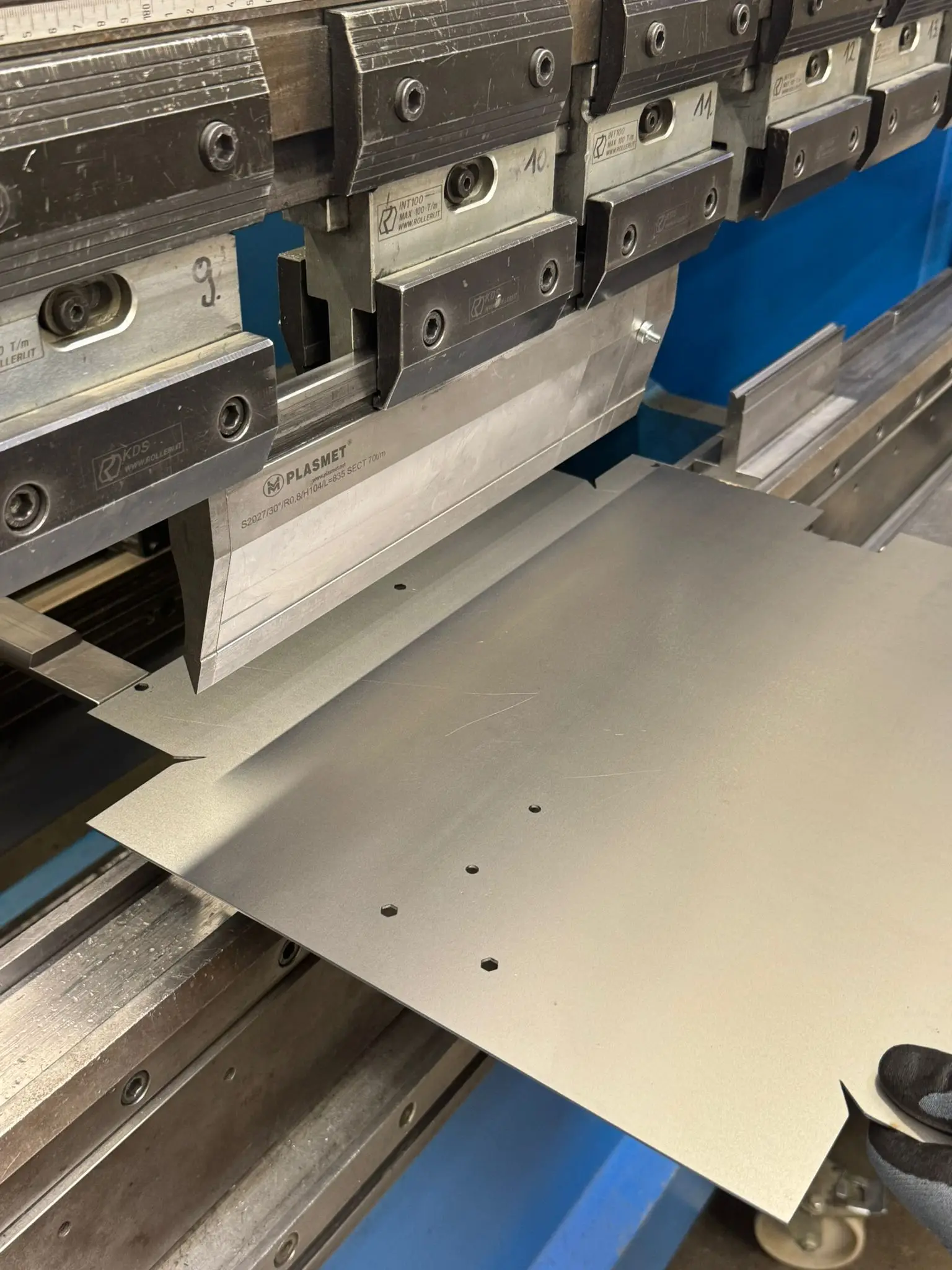

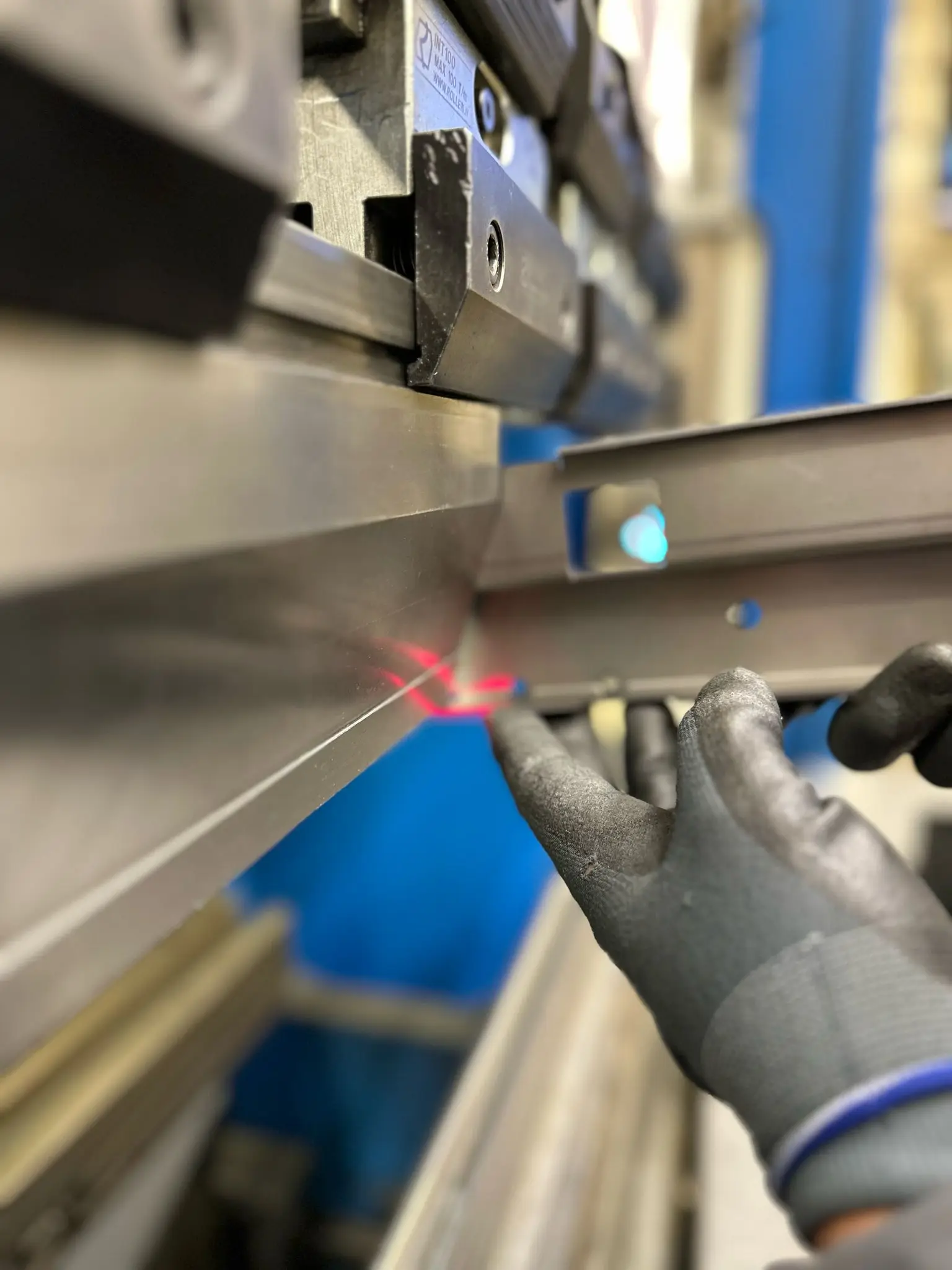

Prasa krawędziowa CNC sprawdza się tam, gdzie potrzebna jest dokładność i powtarzalność. Materiał zaginany jest między stemplem a matrycą, czyli górnym i dolnym narzędziem prasy, a program steruje kolejnymi ruchami w tej samej sekwencji dla każdej sztuki. Klient otrzymuje jednolite profile, ten sam kąt gięcia i mniejsze ryzyko różnic między detalami.

Prasa krawędziowa CNC dobrze radzi sobie ze skomplikowanymi kształtami i wieloma zagięciami, a także pozwala skrócić czas przygotowania serii. Programowanie kolejności zagięć ma znaczenie przy detalach z krótkimi ściankami, ponieważ kolejny ruch nie może kolidować z wcześniej uformowaną częścią. Ograniczenie ręcznych korekt zmniejsza ryzyko zarysowań powierzchni, a mniejsza liczba braków obniża zużycie surowca. Przy gięciu blachy 2 mm taka technologia łączy precyzję z wydajnością, a prasa CNC 100 t pozwala także obrabiać grubsze blachy.

Walcarka do gięcia blach i przeciąganie przy innych geometriach

Walcarka do gięcia blach sprawdza się przy dużych formatach i łagodnych krzywiznach, zwłaszcza wtedy, gdy detal ma mieć kształt cylindryczny lub szeroki promień. Przeciąganie opiera się na ciągnięciu materiału przez odpowiednio ukształtowane matryce i sprawdza się w produkcji seryjnej, ponieważ daje równy, powtarzalny efekt. Dla zamawiającego oznacza to dobór procesu do geometrii, zamiast przerabiania projektu pod ograniczenia jednej technologii.

Właściwa metoda ma też wpływ na późniejszy montaż. Element z promieniem wykonanym na walcach zachowuje płynność linii, a detal uzyskany przez przeciąganie dobrze utrzymuje wymiar w dużej partii. Dobór promienia już w dokumentacji pozwala uniknąć zmian w rozwinięciu blachy i przyspiesza przygotowanie produkcji.

Jak ustalamy parametry, które decydują o jakości?

Gięcie blachy na wymiar wymaga dokładnej dokumentacji już na etapie zapytania. Sama informacja o materiale i długości formatki nie wystarcza, bo o zgodności części z projektem decydują także szczegóły dotyczące linii zagięcia. Im lepiej opisane założenia, tym mniej korekt po wykonaniu pierwszych sztuk. Najwięcej nieporozumień wynika z braku informacji o wymiarze końcowym po zagięciu, a nie z samego materiału.

Dane potrzebne do zlecenia gięcia blachy na wymiar

W zleceniu warto podać gatunek materiału, grubość arkusza, liczbę sztuk, układ zagięć oraz wymagania dotyczące powierzchni. Przy elementach montażowych znaczenie mają także otwory, wycięcia i baza pomiarowa, czyli krawędź odniesienia, od której liczony jest wymiar po gięciu. Taka kompletna dokumentacja przyspiesza przygotowanie procesu i zmniejsza ryzyko rozbieżności między projektem a detalem.

Jeżeli element ma pracować w zespole z innymi częściami, dobrze od razu określić dopuszczalne odchylenia i stronę stanowiącą bazę przy montażu. W produkcji seryjnej warto też wskazać, czy pierwsza sztuka ma zostać zatwierdzona przed uruchomieniem całej partii. Rysunek techniczny przesłany przez formularz kontaktowy pozwala nam dobrać narzędzia i technologię bez zgadywania założeń projektowych.

Kąt gięcia, promień i tolerancja w kontroli detalu

Jakość gięcia oceniamy na podstawie zgodności kąta, promienia na krawędzi i wymiaru po zagięciu oraz zachowania tolerancji wymiarowej, czyli dopuszczalnego odchylenia od rysunku. Znaczenie ma również zachowanie materiału po odciążeniu. Sprężynowanie, czyli częściowy powrót blachy po zwolnieniu nacisku, trzeba uwzględnić w ustawieniu maszyny, inaczej detal po pomiarze nie utrzyma założonego kąta. Ten etap decyduje, czy detal po skręceniu utrzyma linię, szczelinę montażową i powtarzalny układ otworów.

W praktyce kontrolujemy przede wszystkim:

• zgodność kąta z wymaganym zakresem,
• powtarzalność promienia w całej partii,
• utrzymanie wymiaru po zagięciu,
• stan powierzchni po obróbce.

Gdzie gięcie blachy przynosi największą korzyść dla produkcji?

Gięcie blachy daje największą wartość wtedy, gdy detal ma trafić prosto do montażu lub dalszej obróbki bez ręcznego poprawiania. Liczy się nie tylko sam kształt, ale też przewidywalność serii, tempo wykonania i ograniczenie odpadów materiałowych. Dobrze ustawiony proces wspiera produkcję po stronie klienta, bo skraca drogę od rysunku do gotowej części. W praktyce przekłada się to na mniej przestojów przy składaniu podzespołów.

Zastosowanie w budownictwie, motoryzacji i AGD

W budownictwie gięte blachy wykorzystuje się do profili, osłon i elementów nośnych, które muszą pasować do konstrukcji już na etapie montażu. W motoryzacji ta sama metoda służy do wykonywania części karoserii oraz elementów konstrukcyjnych, gdzie powtarzalność wpływa na spasowanie całych zespołów. W branży AGD gięcie pozwala formować obudowy i panele, łącząc estetykę powierzchni z dokładnym układem krawędzi.

Gięcie blachy 2 mm jest częstym wyborem przy częściach użytkowych i osłonowych, bo taki materiał daje korzystne połączenie sztywności, masy i łatwości dalszego montażu. W wielu projektach taki zakres grubości pozwala połączyć niską masę części z dobrą odpornością użytkową.

Dlaczego warto zlecić usługę w procesie dopasowanym do projektu?

Usługa wykonywana na wymiar sprawdza się zarówno przy pojedynczych detalach, jak i przy stałej produkcji. Zamawiający otrzymuje proces dopasowany do materiału, geometrii i oczekiwanej serii, a nie uniwersalne ustawienie dla wszystkich zleceń. Taki sposób pracy ogranicza poprawki, porządkuje logistykę i ułatwia odbiór partii zgodnej z dokumentacją. Gdy detal wymaga dalszej obróbki, jedna ścieżka realizacji ułatwia kontrolę terminów i odpowiedzialności za efekt końcowy.

Przy współpracy z jednym wykonawcą zyskujesz:

• jednolity profil zgodny z rysunkiem,
• jednakowe detale w całej partii,
• mniejszą liczbę braków i odpadów,
• niższe ryzyko zarysowań przy obróbce,
• krótszą drogę od projektu do gotowego elementu.

Aby dobrać technologię gięcia blachy do projektu i otrzymać wycenę realizacji, skontaktuj się z naszym działem obróbki metalu.

Najważniejsze informacje o gięciu blachy

• Gięcie blachy pozwala uzyskać metalowe detale zgodne z rysunkiem, powtarzalne w serii i gotowe do montażu bez dodatkowego dopasowywania.
• Proces gięcia na zimno zachowuje spójność materiału, ogranicza zmiany strukturalne i sprawdza się w stali konstrukcyjnej, nierdzewnej, aluminium oraz innych stopach.
• Prasa krawędziowa CNC zapewnia wysoką dokładność, kontrolę kąta gięcia i powtarzalność przy detalach z wieloma zagięciami, a walcarka i przeciąganie lepiej sprawdzają się przy łagodnych promieniach lub dużych seriach o innej geometrii.
• Dobieraj technologię do kształtu detalu, grubości blachy, gatunku materiału i wielkości serii, aby ograniczyć odpady, skrócić czas wykonania i ustabilizować jakość partii.
• Przy zleceniu podawaj pełną dokumentację, w tym materiał, grubość, układ zagięć, tolerancje, bazę pomiarową oraz wymagania dotyczące powierzchni, bo te dane decydują o zgodności części z projektem.
• Gięcie blachy przynosi największe korzyści w budownictwie, motoryzacji i AGD, ponieważ skraca drogę od projektu do gotowego elementu, zmniejsza liczbę braków i ułatwia dalszy montaż.
